PCI Express 光モジュールボード

PCI ExpressOptical Module Board

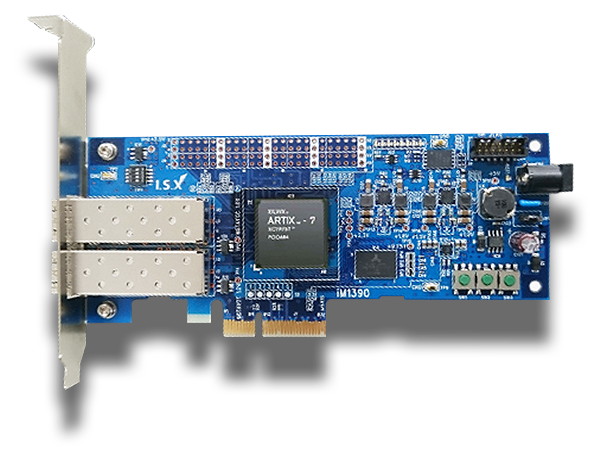

PCI Express Optical Module Board

SFPケージを搭載した高速データ送受信ボード外部機器との高速データ通信を実現
3.7Gbps×2(MAX6.6Gbps×2)による安定した光高速通信を実現

XILINX FPGA Artix-7 を搭載したSFP Cage I/FボードでSFP規格の光モジュールを搭載することにより

  • 安定した高速通信を実現。
  • 通信レート・転送効率を改善。
  • PCベースで大容量のデータを伝送。
  • 連続した大容量のデータの送受信を可能。

当社で設計した、サンプルプログラム サンプルドライバーでご評価ください。

製品概要

基本性能

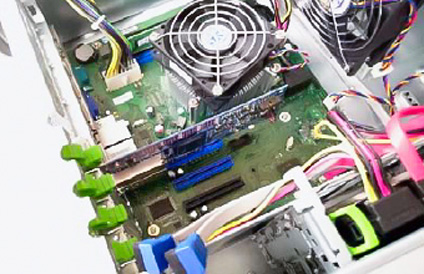

28nmで最も低い消費電力とコストを実現したXILLINX Artix-7を搭載
28nmで最も低い消費電力とコストを実現したXILLINX Artix-7を搭載
  • 28nm プロセスを採用した、単位ワットあたりで最高のシステム性能を誇る XILINX FPGA Artix-7 ファミリを搭載。
    消費電力を抑えつつも優れた拡張性を確保しています。
    I/FにはSFPケージを搭載し、光モジュールを搭載することで、手軽に安定した大容量のデータを取り扱うことが可能。
    さらにDDR3 /4Gbitの高性能メモリI/Fを搭載し、大容量の連続したデータも安定した送受信を実現。

優れた拡張能力

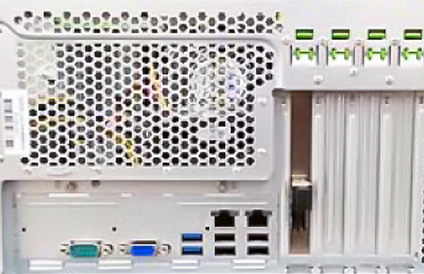

高速拡張I/O、外部電源、DDR3メモリ、ハードウェアディップスイッチ、ISXが可能性を最大限に発揮します。
高速拡張I/O、外部電源、DDR3メモリ、ハードウェアディップスイッチ、ISXが可能性を最大限に発揮します。
  • I/Oや外部電源コネクタも豊富に備え、デスクトップPCベースにおけるPCI Expressだけに限定されない、自由な発想で各種デバイスに搭載させることが可能。
    オリジナルのプロトコルを採用することも、オリジナルのWindows用ドライバの提供も可能。
    XILINX AURORA プロトコルを採用したデモプログラムを用意。

スペック

FPGA XILINX Artix 7 75T(XC7A75T-1FGG484C)
Memory DDR3/4Gbit
SFP Cage SFP Module Tx/Rx × 2
Power PCIe(PCI Express)Slot or External Power Supply
Other I/O User I/O 40pin
Size 150mm × 68.9mm(Low Profile PCI)
Other Push Switch , LED
Operating
Temperature
10℃ to 50℃(non-condensing)
Price \89,800-

活用例

活用例 1

データの高速転送 [デスクトップPC]

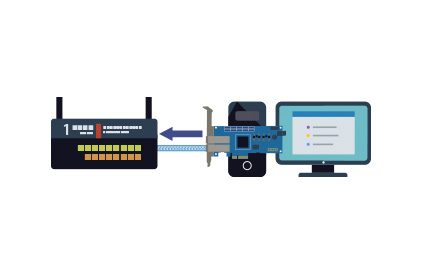

長距離でも安定した高速通信
長距離でも安定した高速通信
  • PCから大容量のデータを転送することができます。USB3.0などでは延長不可能な距離でも機器に安定したデータを転送することが可能。
    通信先はPCの他、各種デバイスにも対応可能。
    ロープロファイル対応により、スリムデスクトップでの利用が可能です。(フルPCI用のブラケットも同梱)

活用例 2

遠隔地にある機器からのデータ受信

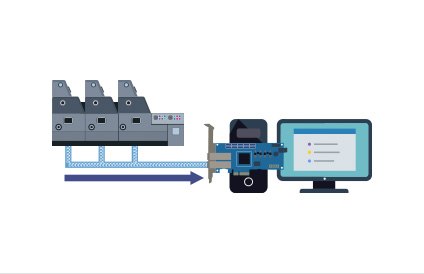

ループバックでエラー率ゼロを実現
ループバックでエラー率ゼロを実現
  • 機器の情報を集約し、一度に大容量のデータを送信するアプリケーションに最適です。
    ノイズの多い環境でも、光高速通信伝送を活用することにより、データにノイズが乗ることなく安定した高速通信を実現できます。
    もちろん送受信にも対応しています。

活用例 3

カスタム対応

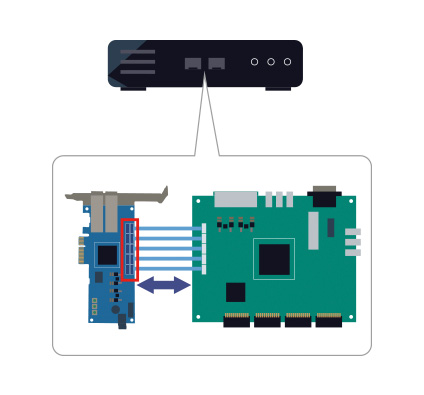

28nmで最も低い消費電力とコストを実現したXILLINX Artix-7を搭載
オリジナル基板を設計開発
  • 必要とされる環境、要望に応じカスタム対応も可能です。
    回路図設計/プリント基板設計から柔軟に対応がISXの強みです。
    PCI Expressを使用しない場合などは、専用の外部I/Oを活用することでデータ送受信システムを構築することが可能です。

    カスタマイズの一例:
    ・メモリの容量アップ、高速化を対応
    ・PCIe Gen2 Gen3化
    ・PCIe ×4 ×8化
    ・SFPモジュールを2個から4個へ
    ・PCIボードのスケールアップ、シュリンク
    ・専用基板の開発も可能
    ・お客様の装置に合わせた各種I/Fを実現可能
    ・メモリも、SFPも必要なく、とにかくコンパクトなボードになど
