フラットパネルディスプレイ検査装置

液晶(LCD)、OLEDなどのフラットパネルディスプレイ(FPD)製造の効率と精度を高める最適な検査システムアップを提案します

SE100 eDP(embedded Display Port/5.4G)信号発生装置

  • Ultra bookやTablet向けLCDモジュールに対応した、eDP(5.4G)インターフェースを持つ、パターン編集ソフトを同梱したeDP信号発生装置。
    高解像度、高速伝送モジュールには最適なシリーズとなります。

ネットワーク対応

  • ネットワークに対応し、NASなどのサーバからLAN経由でパターンデータや最新のファームウェアを取得できます。

パターン/タイミング編集に対応

  • 編集ソフトを同梱。お客様が実施する試験環境に合わせて、パターン作成やタイミング設定が自由自在です。

4K2K/60Hzのモジュールに対応

  • Displayport出力2系統搭載。同時に2枚点灯が可能となり、検査および評価方法の幅が広がります。

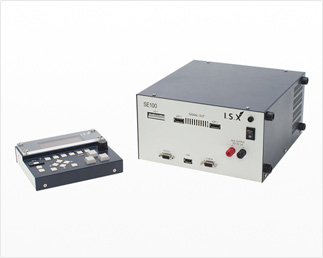

  • SE100 eDP(embedded Display Port/5.4G)信号発生装置

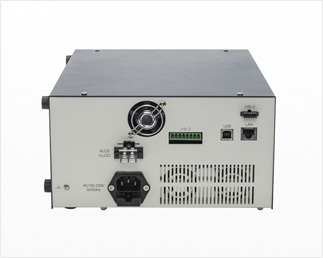

  • SE100 eDP(embedded Display Port/5.4G)信号発生装置

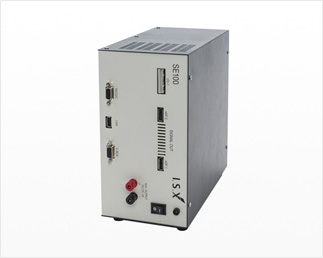

  • SE100 eDP(embedded Display Port/5.4G)信号発生装置

製品仕様

  • 8bit 出力(4lane Display Port 5.4Gbps相当)
  • eDP設定(RGB, 1.72Gbps, 2.7Gbps, 5.4Gbps)
  • Displayportを2port搭載。
  • LCDモジュール駆動プログラマブル電源内蔵(2.5~13V/5A)
  • パターン/タイミングの編集に対応
  • DisplayPortのAUX通信プログラム可能
  • I2C over AUX シーケンスをプログラム可能
  • パターン編集により、eDPの信号レベル、波形強調レベル等を変更可能
  • 画面サイズ最大4096×4096
  • Bitmap(bmp)に対応
  • Bitmap高速表示(パターン数に上限があります)
  • GPIOによる信号制御

動作温度範囲

  • 0℃~40℃

※仕様に記載された内容は、了解なしに変更させて頂くことがあります。
