Efinix®社製 Trion® FPGA T55搭載
2021 New Products ISX-EMB-EF002

Efinix® Trion® FPGA Board

MIPI CSI 1.5Gbps 4lane Input Output
USB2.0 IF / DDR3-SDRAM 搭載

ISX-EMB-EF002は Efinix®社製 Trion® FPGAを搭載したEmbedded Board Solutionです。

  • Efinix®社 FPGA Trion® T55を搭載。
  • MIPI D-PHY および ハード IP としてCSI-2 コントローラ搭載したFPGAを採用。
  • イメージセンサーはRaspberry Pi用を使用可能。※1
  • 豊富なユーザーロジックをスルーホールに引き出し。
  • USB2.0 IF搭載。FTDI社FT2232H搭載
  • SD CARDスロット搭載。

※1 接続するImage Sensor Moduleは付属致しません。また仕様を確認したうえでご使用ください。

製品概要

搭載FPGA

28nmで最も低い消費電力とコストを実現したXILLINX Artix-7を搭載

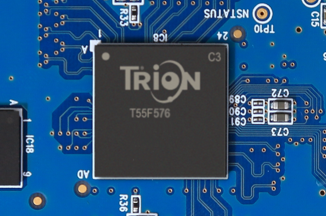

Trion® FPGA T55F576C3
  • FBGA 576 Pin
    • 　　
  • Logic elements : 54,195
    • 　　
  • RAM (bits) : 2765k
    • 　　
  • RAM (blocks) : 540
    • 　　
  • Multipliers (18 x 18): 150
    • 　　
  • PLLs,LVDS,MIPI DPHY,DDR3,DDR3L,LPDDR2 PHY with memory controller

    • ※詳しくは データシートでご確認ください。

    優れた汎用性

    USB2.0、 IF MIPI In Out、高速I/O、DDR3メモリ、ハードウェアディップスイッチ、ISXが可能性を最大限に発揮します。
    Trion® FPGA T55 搭載し可能性を最大限に実現します。
    User I/Oをスルーホールに引き出しているため自由に使用できます。
    MIPIやUSBに機能は限定していません。
  • 豊富なUserIOをディスクリートコネクタに引き出すことも可能。
  • USB2.0 IF搭載 将来的にRisc-Vに対応も可能。
  • SD CARDスロット搭載 SD CARD Bootの想定ほか、用途に合わせてご使用ください。

    • スペック

    FPGA Efinix® Trion® FPGA T55(T55F576C3)
    Memory DDR3/4Gbit
    USB USB2.0 Type-C USB Connector × 1
    MIPI CSI-2(TX, RX) Data:4lane, Clock:1lane Tx 1, Rx 1
    Power DC5.0V or USB BUS Power
    User I/O 80 pin
    LVDS
    (use User I/O)    		 40pair(LVDS TX 20pair, LVDS RX 20pair)
    Size 75mm × 102mm
    Other Push Switch, LED
    Operating
    Temperature    		 10℃ to 40℃(non-condensing)

    活用例

    活用例 1

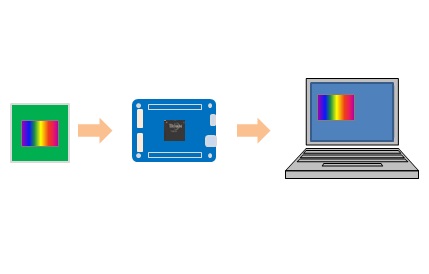

    イメージセンサとの接続

    Image Sendor
    MIPI CSI-2 コントローラ
    • MIPI CSI-2を手軽に使用することができます。
      手持ちのMIPI IF イメージセンサーの接続。
      Image Sensorの評価、カメラ機器開発の評価に活用可能です。

    活用例 2

    FPGA Board

    Embedded Board

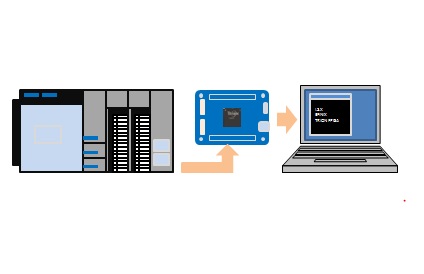

    組み込み機器への搭載
    • 豊富なUser I/Oを用意しています。
      各種外部機器からの入力をUser Logicで処理し、USB2.0 IFを用いて、上位への接続を容易にします。

    資料ダウンロード

    「PCI Express Optical Module Board」Q＆A資料

    購入前 Q＆A資料

    ISX-EMB-EF002ご購入を検討しているお客様へよくあるご質問をまとめたPDFをご用意しています。

    　　

    下記よりダウンロードが可能です。

    　　

    ダウンロードはこちらから

    製品資料ダウンロードページへ

    ISX-EMB-EF002の製品資料

    製品ご購入者様に取扱い説明書、回路図など製品資料を公開しています。製品に同梱のユーザーIDを用いユーザー登録をお願いします。

    ダウンロードはこちらから

    リーフレット

    　　　 ISX-DLC-EF001 　　　 ISX-EMB-EF002
